超声波户用热量表

产品工作原理>>

超声波热量表是利用超声波在流体的传播特性,用安装在测量管道上游和下游的换能器测算出顺流和逆流的时间差,从而得到流体的流速;用配对温度传感器分别采集热交换器回路中入口和出口的温度差,再根据水的焓差,计算出供热装置吸收和释放的热量。

产品特点>>>

◆采用美国T公司MsP430系列单片机作为主芯片其先进的微功能设计,超强的运算处理速度,为高品质的仪表提供了保障

◆流量传感器采用超声波原理设计,其中优质压电陶瓷换能器保证了高准确度和稳定行

◆采用德国ACAM公司的TDC-GP22底压降、底功耗、高精度的超声波时间转换芯片,将温度测量和超声波流量测量相结合,克服了精度底的缺点

◆测量机构无运动部件,无磨损,计量精度不受使用周期的影响

◆直通式声波通道,不受水质影响,压损更小

◆温度传感器采用德国铂电阻温度计,精密配对,符合 BINIEC75标准

◆具备光电接口,直接用红外读写头来读写数据,也可选配M-BUS、RS485等通讯方式或无线通讯方式

◆维护方便,具有防尘、防潮、防水、防拆等功能

◆可实现水平360度旋转,垂直90度翻转,方便查看读数

◆整表采取隐藏式设计,流量传感器线不外露,有效地提高了仪表的安全性

◆电池盒采取外置设计,不需要拆开仪表就能方便更换电池

◆壳体采用密封处理,带有铅封装置,只有在破坏铅封的情况下才能打开热能表表盖和电池盖,具有1P65的防护等级

◆外形美观大方,结构设计合理,防护等级高,拆装方便。

主要功能>>

有常用界面、检测界面、数据信息截面、错误界面四级菜单显示,可显示热量、冷量、流速、流量、进回水温度、温差、功率、时间、口径等信息

◆测量范围广,在计量热量的同时,也可用于冷量计量

◆内控计量精度优于CJ128-2007《热量表》行业标准

◆带有光电接口,并可根据用户需求添加M-BUS、RS485接口来实现数据传输、集中抄表、远程控制等自动化管理

◆便于施工,可水平、垂直安装;

◆能存储不少于36个月的历史数据;

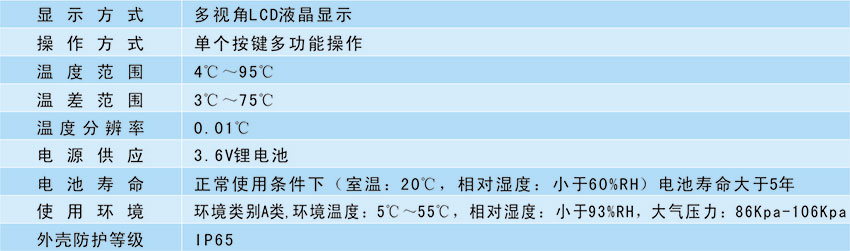

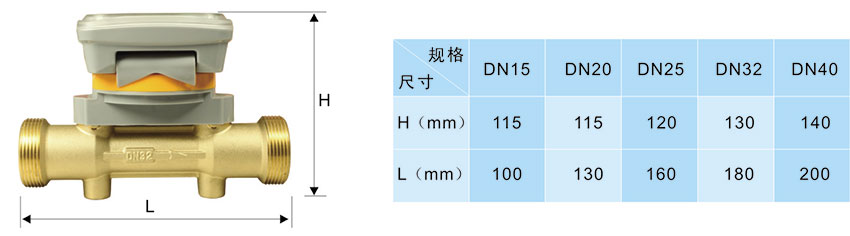

主要技术参数>>>

◆准确度等级:2级、3级

◆执行标准:CJ128-2007《热量表》

◆计算器部件的技术参数


◆配对温度传感器的技术参数

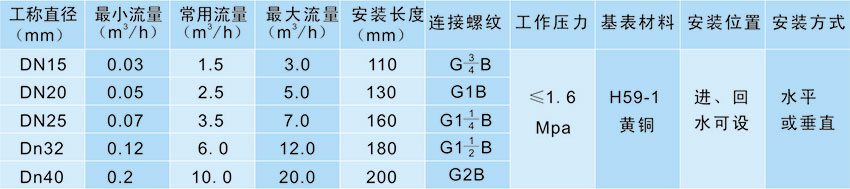

◆流量部件的技术参数


主要技术参数>>
